kubesphere中的网关配置

kubesphere的网配置，官方文档写的非常不清晰，不懂的人根本看不明白，文档上也没有体现如果实现；我的需求是：我想在集群中使用80或443端口做为外部访问的总入口，其他的service（一些支持http请求的服务）使用ingress路由跳转的形式，就如同kubernetes上安装ingresss，默认80/443端口路由一样，但是kubesphere的网关并不是这样玩的；

网关支持的类型

主要是针对以下两种实现方式：

NodePort方式
LoadBalancer方式

NodePort

NodePort方式相当于使用Ingress 实现对本地集群节点的端口映射，但它使用的不是本地80端口，而是基于Service的NodePort方式，映射一个30000之后的随机端口，这样是很不方便的，甚至都不如直接使用业务的service的nodeport映射更方便；

LoadBalancer

公有云

这个是负载均衡器的配置，如果我们使用公网的lb，当然没问题，公网会分配eip给我们，并且相应的lb配置也会给我们，kubesphere提供了阿里、腾讯、华为、青云等多家的；注意：有一个选项是google kubernetes engine，这个并不是指当前kubernetes集群，我理解指的是google公有云；

私有云

Service直接使用LoadBalancer

这个是官网的例子的形式；私有云配置就先OpenELB，他是kubesphere官方推荐的，也是他们自己做的；官网地址：https://openelb.github.io/docs/getting-started/installation/install-openelb-on-kubesphere/ 安装官方有教程，直接在应用商店里默认安装就好；主要介绍使用：官方说明：https://openelb.io/docs/getting-started/usage/use-openelb-in-layer-2-mode/ 按这个教程来讲，主要是使用lb直接怼到service上，其中注意以下几个点：

Specify the NIC Used for OpenELB

kubectl annotate nodes master1 layer2.openelb.kubesphere.io/v1alpha1="192.168.0.2"

**Create an Eip Object **

apiVersion: network.kubesphere.io/v1alpha2
kind: Eip
metadata:
  name: layer2-eip
spec:
  address: 192.168.0.91-192.168.0.100
  interface: eth0
  protocol: layer2

执行：

kubectl apply -f layer2-eip.yaml

网关+LoadBalancer+OpenELB

按照这个操作下去，直接把自己的service改成LoadBalancer类型的是没有问题的，但是：如果还想实现kubesphere的网关怎么玩呢？可以在设置网关的时候，同样把相应的注解写上：

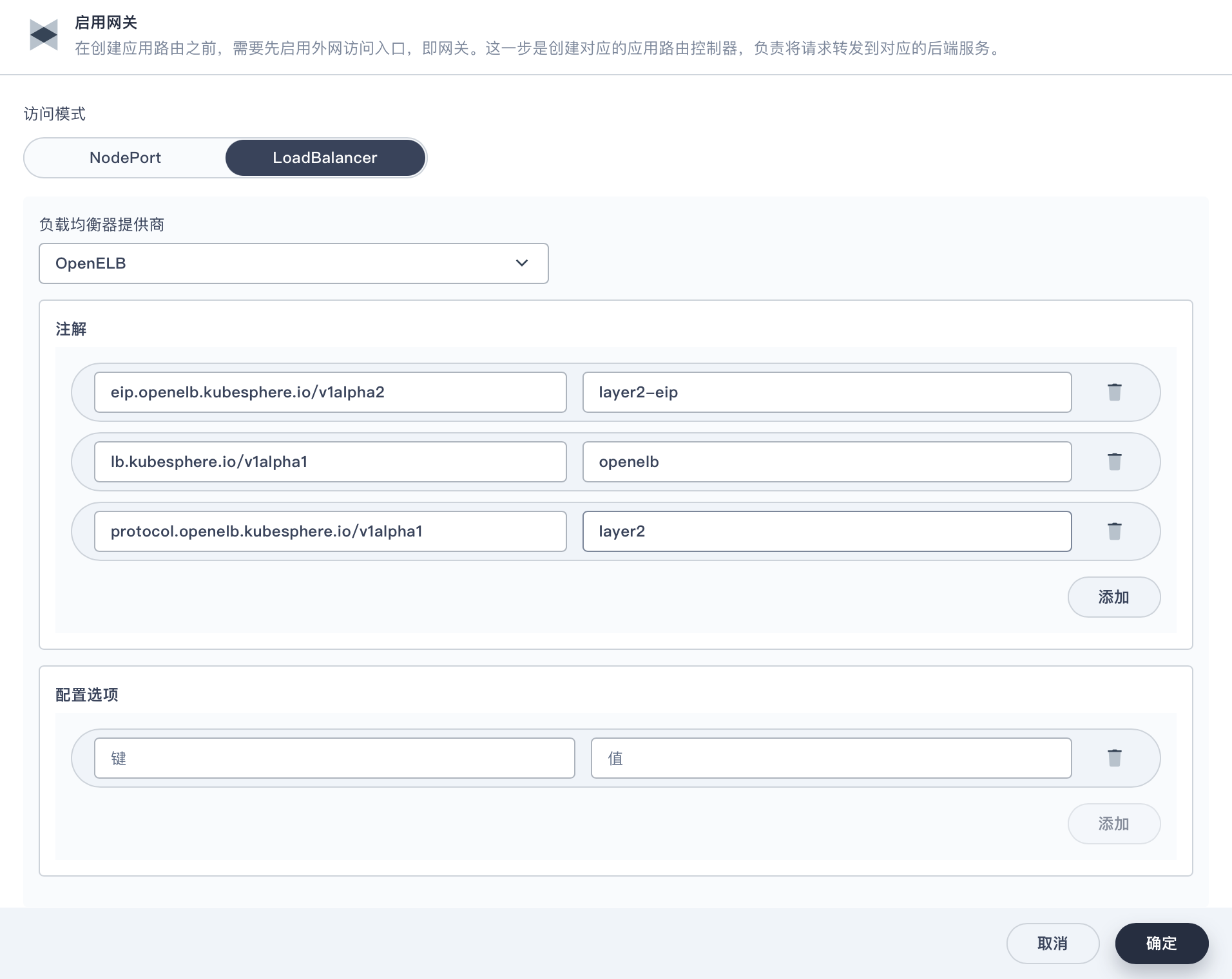

网关的设置

...
    lb.kubesphere.io/v1alpha1: openelb
    protocol.openelb.kubesphere.io/v1alpha1: layer2
    eip.openelb.kubesphere.io/v1alpha2: layer2-eip
...

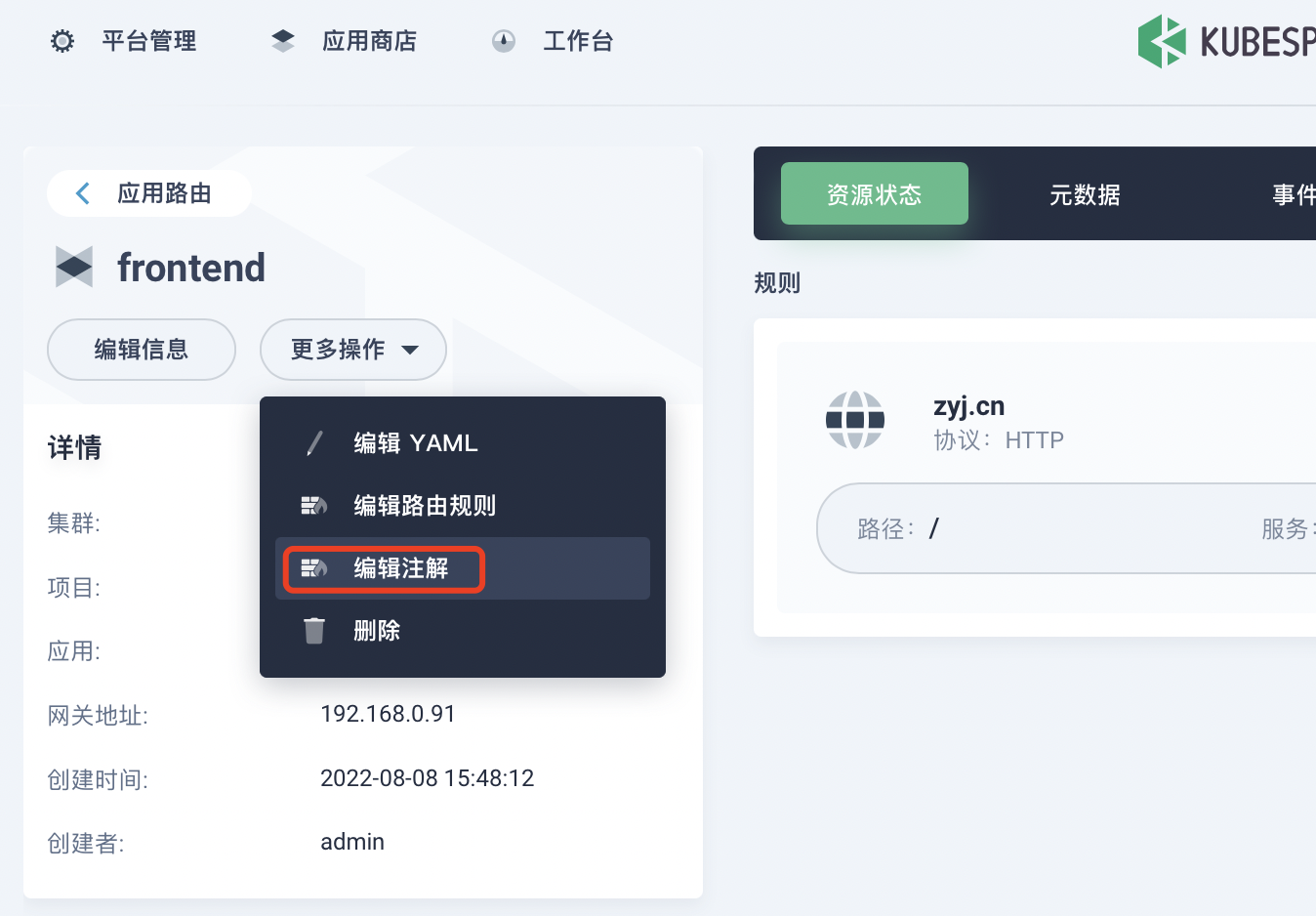

路由的设置设置完网关，路由就可以正常设置了吗？当然不是，路由也得这么设置，编辑注解，把上面三行加上就行；

完事后，编辑ymal看一下效果：

kind: Ingress
apiVersion: networking.k8s.io/v1
metadata:
  name: frontend
  namespace: zhongyuanjian
  annotations:
    eip.openelb.kubesphere.io/v1alpha2: layer2-eip
    kubesphere.io/creator: admin
    lb.kubesphere.io/v1alpha1: openelb
    protocol.openelb.kubesphere.io/v1alpha1: layer2
spec:
  rules:
    - host: zyj.cn
      http:
        paths:
          - path: /
            pathType: ImplementationSpecific
            backend:
              service:
                name: incloud-nginx
                port:
                  number: 80

设置默认EIP

上面有些麻烦，还有一种把eip设置为默认形式的，但没有试主要是这句：eip.openelb.kubesphere.io/is-default-eip: "true"

附上链接地址：https://openelb.io/docs/getting-started/configuration/configure-ip-address-pools-using-eip/

piVersion: network.kubesphere.io/v1alpha2
kind: Eip
metadata:
    name: eip-sample-pool
    annotations:
      eip.openelb.kubesphere.io/is-default-eip: "true"
spec:
    address: 192.168.0.91-192.168.0.100
    protocol: layer2
    interface: eth0
    disable: false
status:
    occupied: false
    usage: 1
    poolSize: 10
    used:
      "192.168.0.91": "default/test-svc"
    firstIP: 192.168.0.91
    lastIP: 192.168.0.100
    ready: true
    v4: true
